    今、乗っている車が
    6月末で車検が切れるので
    車検の事前見積に持って行ったところ、

    「ブレーキパッドの交換とワイパーの修理が必要です。」

    とのことだった。

    このワイパー修理ってのが、実は前から

    「はよ直さんとなぁ・・」

    と思っていた箇所なんだが今の今までほったらかしにしていた。

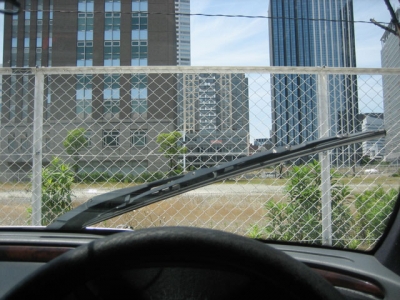

    どんな状態かというと、下記写真のように

    ちょうど視界の真ん中にワイパーブレードが止まってしまう状態で、
    1本アームのベンツにはよくある故障らしい。

    目障りで仕方なかったんだが、
    なんで今までほったらかしだったかっつーと
    以前、ヤナセに修理を頼もうと持って行ったときに

    「ところで修理費は幾らかかんの?」

    と訊くと、担当者が

    「これは丸ごと交換になりますから、
    パーツ・ユニットassyと工賃でたぶん20万ぐらいかと。」

    「えっ?いくらって?」

    「ですから20万ぐらいかと。」

    「また来ます。」

    なにが楽しくて斜めに止まってしまうだけの
    ワイパーの修理に20万も払わなあかんねんってことで
    家に帰ってソッコーでネットで調べると

    神奈川県の自動車ショップに
    一万円弱で売りに出ているのを発見、購入し保存していた。
    ほんまにインターネットは便利っす。

    ただ、やっぱいざ交換ってなると
    俺は基本的にメンドクサがりなんで

    「まぁ車検のときにダメっていわれたら換えよぅ」

    と思っていたのがヤッパリ指摘されたので
    仕方なく交換することにした。

    以下からは、俺の作業記録日記をかねながら

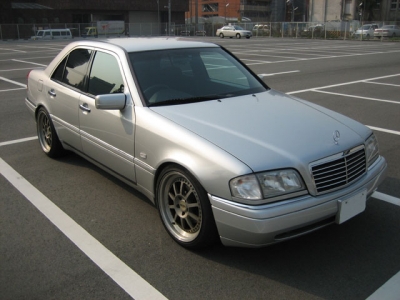

    同じ型のベンツ(C230)に乗ってる人が
    パネルの外し方がワカランって時の為に参考になれば。

    作業場所は、家の駐車場は狭いので
    事務所の真ん前にある
    大阪は中之島の時間貸し駐車場のタイムスで行う事にした。
    それにしてもいい天気。

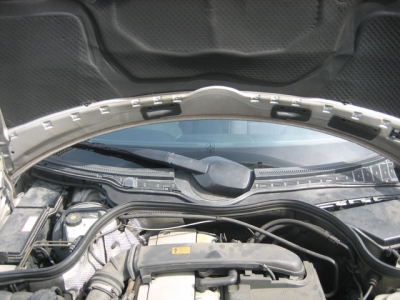

    まずはボンネットを開けると
    ワイパー周辺は樹脂カバーで覆われているので
    これらを外していく。

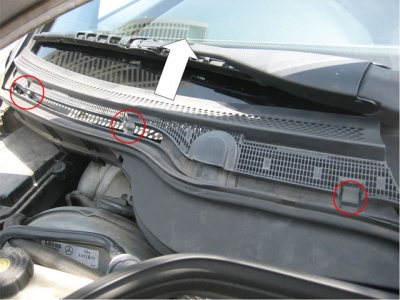

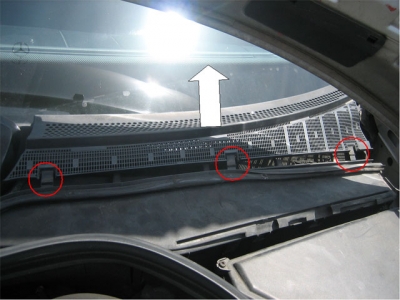

    左右のカバー下記写真のそれぞれ赤丸の部分で
    爪の引っかけを外しながらフロントウインドウにそって
    白矢印の方向に引き抜く。(左3カ所)


    右も同様に引き抜く(右3カ所)

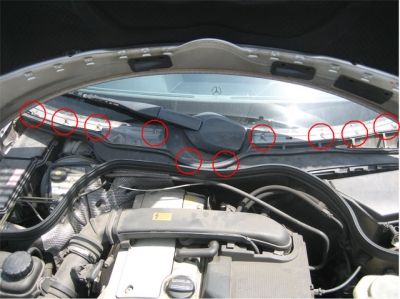

    するとフロントウインドウに沿って
    計10カ所のネジが現れるので全部外す。

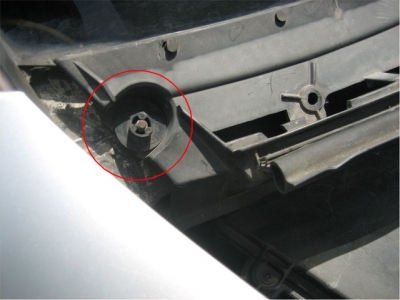

    樹脂カバーの両端に10mmのナットがあるので
    左右とも外す。

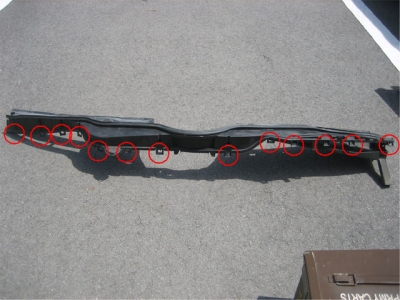

    樹脂カバーの下は下記写真赤丸のような爪で引っかけてあるので
    折らないように注意しながら取り外す。

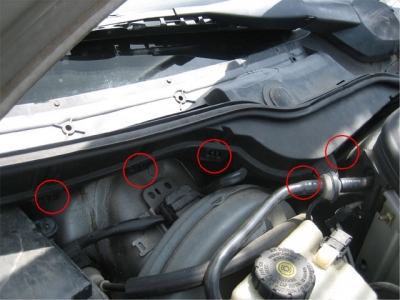

    各爪の場所は下記写真のとおり

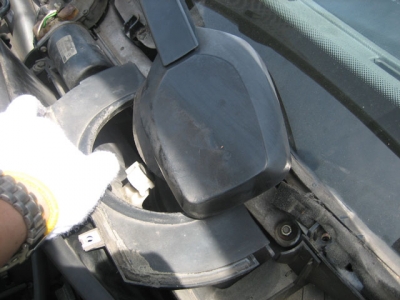

    んで、ワイパー根本のカバーを下方向に抜き取る。


    これでワイパー本体が見えるので
    下記3カ所の赤丸にある10mmナットと
    水色丸の振動止めのプラスチックカバーを外す。

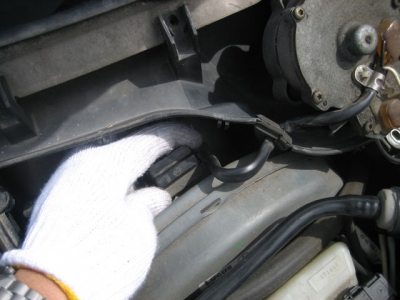

    最後にワイパーのコネクターを外すと


    取り外し完了。

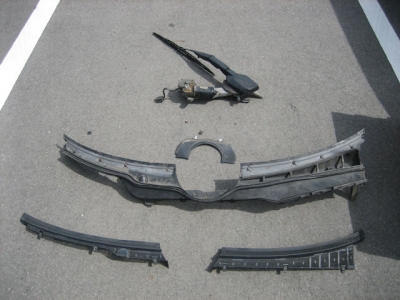

    下記写真が今回取り外したパーツ全部。


    あとは先だって1万円弱で購入していた
    ワイパーassyと交換するだけ。

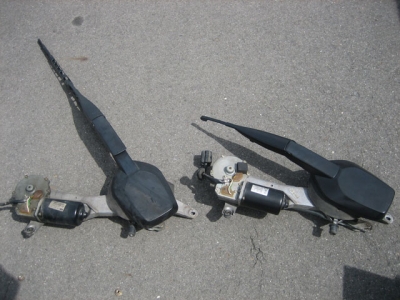

    左が壊れワイパー、右が正常ワイパー。


    取付は
    上記までの手順を逆にして取付していくだけ。
    今回のトータル作業時間は、ボチボチやって
    約1時間でした。

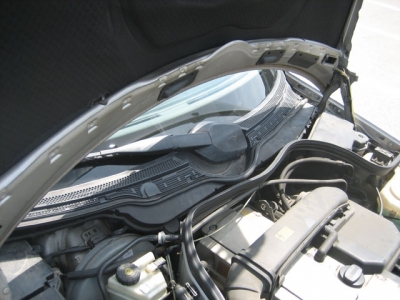

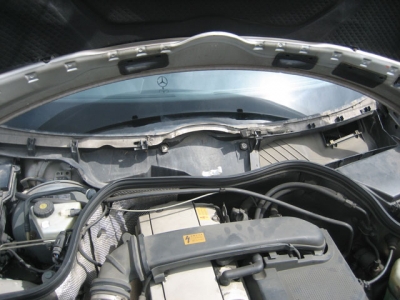

    完了写真


    かかった費用と言えば

    ・ワイパーassy:12,000円
    ・タイムス料金: 800円(作業ショバ代)
    ・おーいお茶 : 150円(おやつ)

    の約13,000円です。

    20万が1.3万です。

    これぞエコです。

    モッタイナイ」精神です。

    実はブレーキパッドも購入していたのがあるので
    次回は「自分で交換するブレーキパッド」の巻です。



    コメント
    器用ですよね!!
    男性はこうでなくっちゃ〜〜〜(=´∇`=)
    お疲れ様です☆
    • えの
    • 2008/06/07 12:04 AM
    >えのさん

    本日も今からブレーキパッド交換してきまーす。
    ε≡≡ヘ( ´Д`)ノ
    • hide_tk
    • 2008/06/07 10:58 AM
    素晴らしい♪
    って言うよりヤナセの修理費が高すぎですね・・・
    とても参考になりました(^。^)y-.。o○
    • lobo
    • 2008/12/23 4:35 PM
    >loboさん

    ヤナセの提示する内容って
    どうも納得できるのが少ないんですよねぇ(汗
    • hide_tk
    • 2008/12/30 8:47 AM
    初めまして。ワイパーがブッ壊れて慌てて検索したらこちらのブログさんに飛んできました。すごく丁寧で参考にさせていただきます。2万かからないという学生の私の身に非常にありがたい情報をありがとうございます!早速雨が止んだらやってみますね!
    • ちくわ
    • 2012/03/17 2:49 PM
    おはようございます。
    大変有用な情報をありがとうございます。

    私の W202 も同じようにワイパーアームが戻ってくる途中で止まるようになり、
    止まる位置が徐々に助手席側に近づいて来て、窓から手を伸ばして戻すことが
    できなくなってきたので、本サイトを参考にワイパーモーター Assy の交換を
    行いました (*)。

      * なぜ、モーターかと言うと、アームが止まってからも、
       ”ガッガッガッ”と言う音がして暫くモーターが動いて
       いたのですが、モーターの頭に付いているギアボックス
       (黒いモーターの先に付いている丸い所)を開けてみた
       ところ、ボックス内のウォームギアの歯が見事に削れて
       いたので。

    なお、ギア、又は、ギアボックスが購入できれば、より安く修理できる可能性が
    あるのですが、Netで見つけることができませんでしたので、モーター Assy を
    探して、メーカー不明の怪しいやつを使いました (今のところ快調に動作して
    います) 。

    また、整備所を見ると、モーター Assy とワイパーリンク機構、モーター Assy
    固定ボルト などには締め付けトルクの指定がありますので注意方。
    • 敏3
    • 2012/10/21 7:17 AM
    非常に参考になりました、私の車もW202に乗っておりますが購入から14年経ち走行距離も10万に成ります未だワイパー壊れておりまんが、試しに外し方を参考に
    取り掛かりましたが「樹脂カバーの下は下記写真赤丸のような爪で引っかけてあるので 折らないように注意しながら取り外す 」この爪が外れなく止めました爪のはずし方を何かアドバスを頂きたいのですが宜しくお願いします。
    • tanaka
    • 2013/02/14 12:25 PM
    大切に乗られてますね。
    爪の外し方は文で説明しづらいですが、
    樹脂カバー側の凹部にボディー側の凸部が引っかかっているので、
    樹脂カバーの端から順番に、マイナスドライバーか何かで凸部を押さえながら樹脂カバーを上げていけば外れると思います。
    頑張って下さいね。
    • hide_tk
    • 2013/02/15 11:02 AM
    hide_tk様
    早速のアドバイス有難うございます、何か爪を折りそうで怖かったので其処までの作業で止めました、今度今一度挑戦してみます。此れからもこのHPを何時も見ておりますので新たな貴重な体験をご披露下さい。
    ベンツ愛好家の為に宜しくお願いします。
    • tanaka
    • 2013/02/15 6:53 PM
    たいへん参考になります。。
    早速ーやってみようと思います。
    • はじめまして
    • 2013/05/12 7:59 AM
    いつもお世話になっています。
    自分のW202はまだワイパーは壊れていないのですが
    先日ワイパー下の雨水ドレインが永年のゴミ等で詰まってしまい
    助手席大洪水がおこってしまいました。
    で、その時に掃除しようと思いパーツを外していったのですが
    樹脂カバーの10ヶ所のうち真ん中辺りの数カ所が
    鉄板が邪魔をして外せませんでした。
    外し方のコツを教えていただけないでしょうか?
    皆様のW202はドレイン詰まりは大丈夫ですか?
    • Tommy
    • 2013/12/07 10:33 AM
